Проходы коммуникаций через черепицу: вентвыходы, фановые трубы и антенны
Любое отверстие в кровле — это вызов герметичности. Через черепичную крышу выводят вентиляционные стояки, фановые трубы канализации, антенные мачты и дымоходы. У каждого типа коммуникаций — свой проходной элемент, своя технология герметизации и свои ошибки монтажа. Разберем, какие готовые решения применяют для натуральной черепицы, как обеспечить герметичность узла и защитить проходные элементы от расшатывания.
Какие коммуникации выводят через черепичную кровлю
Через кровлю из натуральной черепицы выводят основные типы коммуникаций.

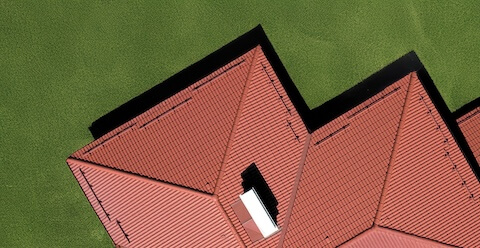

Вентвыходы — это каналы вытяжной и приточной вентиляции. Они удаляют отработанный воздух из санузлов, кухни, котельной. Рабочая температура вентвыхода близка к температуре окружающей среды, поэтому такие проходы называют «холодными». Диаметр обычно 125–160 мм.
Фановые трубы — продолжение канализационного стояка, которое выводится выше кровли для выравнивания давления в системе и отвода газов.
Антенные мачты и стойки — выводы для антенн, кабелей интернета или солнечных батарей.
Дымоходы — отдельная категория «горячих» проходов. Температура отходящих газов может достигать 200–400°C, поэтому здесь применяют специальные проходные элементы с термостойкими уплотнителями и обязательной противопожарной разделкой от горючих конструкций. Дымоходы требуют отдельной статьи с обзором пожарных норм и термостойких разделок. Разберем холодные проходы вентиляции, канализации и антенн.
Разница между «холодным» и «горячим» проходом напрямую влияет на выбор уплотнителя. EPDM-резина рассчитана на длительную эксплуатацию до 100–110°C. Для дымоходов с температурами выше 200°C этот материал категорически не подходит. Силикон — до 200°C, а для дымоходов нужны материалы с пределом 350°C и выше. Ошибка с выбором уплотнителя на горячем проходе ведет к его разрушению за один отопительный сезон.
Готовые проходные элементы для натуральной черепицы
Цементно-песчаная и керамическая черепица имеет выраженный волновой рельеф. Это главное, что отличает проходки для нее от решений для металлочерепицы или фальцевой кровли.
Универсальный гладкий мастер-флеш — алюминиевый фланец с эластичной манжетой — спроектирован под плоские или слабоволнистые покрытия. На черепице его плоское основание не повторяет рельеф: в глубоких желобах остаются щели, которые невозможно заполнить герметиком надолго. Поэтому для натуральной черепицы разработаны специализированные проходные элементы из полипропилена или ударопрочного ПВХ. Их основание уже имеет профиль, идентичный волне конкретной модели черепицы — например, Франкфурт или Таунус. Такая плита укладывается на нижележащий ряд черепицы и заводится под вышележащий. Вода стекает по ней, как по рядовой черепице, не попадая в место прохода.
Основные типы проходных элементов:
- вентиляционный выход с колпаком — готовая конструкция: жесткое основание с профилем под черепицу и вертикальный патрубок, накрытый дефлектором. Служит для вывода вытяжки или приточной вентиляции.
- проходной элемент под трубу — точно такая же конструкция, как и для вентиляционного выхода, но с другим диаметром трубы.
- антенный выход — готовая конструкция с профилированным основанием под черепицу, в которой вместо трубы с колпаком установлена насадка для крепления антенны. Монтаж такого элемента выполняется так же, как и для вентканала или фановой трубы.
Отдельно стоит вопрос: монтируется проход на этапе строительства кровли или на готовую крышу. Проходные элементы с профилем укладываются вместе с рядовой черепицей — это штатный и самый надежный вариант. Если проход нужен позже, частичная разборка кровли неизбежна.
Вентвыходы и фановые трубы: как обеспечить герметичность
Самый частый сценарий — вывод через кровлю вентиляционной или фановой трубы диаметром 125 мм. Рассмотрим узел послойно.
Первый слой — проходной элемент-плита. Жесткое полипропиленовое основание с профилем под конкретную модель черепицы укладывается на обрешетку. Нижний край плиты опирается на нижележащий ряд черепицы, верхний край заводится под вышележащий ряд. Плита фиксируется к обрешетке оцинкованными саморезами в штатных местах — обычно по два крепления с каждой стороны.
Второй слой — уплотнительная манжета. В отверстие плиты вставляется эластичная манжета из EPDM-резины. Ее внутренний диаметр подбирается под диаметр трубы с небольшим натягом — манжета должна обжимать трубу плотно, но без заломов. Манжета имеет несколько концентрических колец-ступеней: верхние срезаются под нужный диаметр по разметке.
Правило: отверстие в манжете должно быть на 10–20% меньше диаметра трубы для плотного обжима.
Третий слой — колпак-дефлектор. Наверх трубы устанавливается вентиляционный колпак, который защищает от атмосферных осадков и предотвращает задувание ветра в вентканал.
В отличие от металлочерепицы, где можно просверлить отверстие и залить его герметиком, на черепице такой подход не работает. Волна разобьет плоскость: герметик ляжет неравномерно, а при сезонных подвижках кровли отслоится. Только профилированное основание, интегрированное в структуру кровельного покрытия, дает долговременную герметичность.
Отдельное внимание — подкровельной гидроизоляции. В месте прохода трубы в гидроизоляционной пленке делается вырез, края которого фиксируются к специальному гидрозатвору на герметик. Это предотвращает затекание конденсата из подкровельного пространства в утеплитель вокруг трубы.
Типичные ошибки монтажа проходных элементов
Ошибки при работе с подкровельной гидроизоляцией
Самая частая проблема — гидроизоляционную пленку просто прокалывают трубой, не заводя края на проходной элемент и не герметизируя разрез. Конденсат из подкровельного пространства стекает по трубе вниз и попадает в утеплитель.
Правило: края разреза заводятся вверх, на высоту не менее 30–50 мм, и фиксируются к проходному элементу влагостойким скотчем или с помощью специального гидрозатвора.
Использование монтажной пены и силиконового герметика вместо уплотнительных манжет
Пена разрушается под ультрафиолетом за один сезон, силикон трескается от перепадов температур. И то, и другое — временные меры, которые гарантируют протечку через год-два. Только заводская уплотнительная манжета из EPDM-резины обеспечивает долговременную герметичность.
Попытка использовать гладкий мастер-флеш на волновой черепице
Плоское алюминиевое основание не повторяет рельеф. Между фланцем и черепицей остаются щели высотой 5–15 мм в желобах волны. Герметик, которым пытаются заполнить эти щели, отслаивается при первом же цикле заморозки-оттаивания. Только профилированное основание под конкретную модель черепицы дает надежную гидроизоляцию. При этом для дымоходов использование универсальных проходных элементов, в том числе мастер-флеш, допустимо — производители дымоходов комплектуют системы своими проходками, рассчитанными на высокие температуры.
Ошибки проектирования и расположения выходов
Проходной элемент не должен находиться в ендове или в зоне максимального снегового мешка. Идеальное место — верхняя треть ската, в стороне от ендов и примыканий. Если проход расположен низко, через него проходит весь объем дождевой воды, собранный с верхней части кровли, что создает повышенную нагрузку на уплотнитель. В зоне снегового мешка проходной элемент зимой может быть завален спрессованным снегом и деформирован.
Отсутствие снегозадержания над выступающими элементами

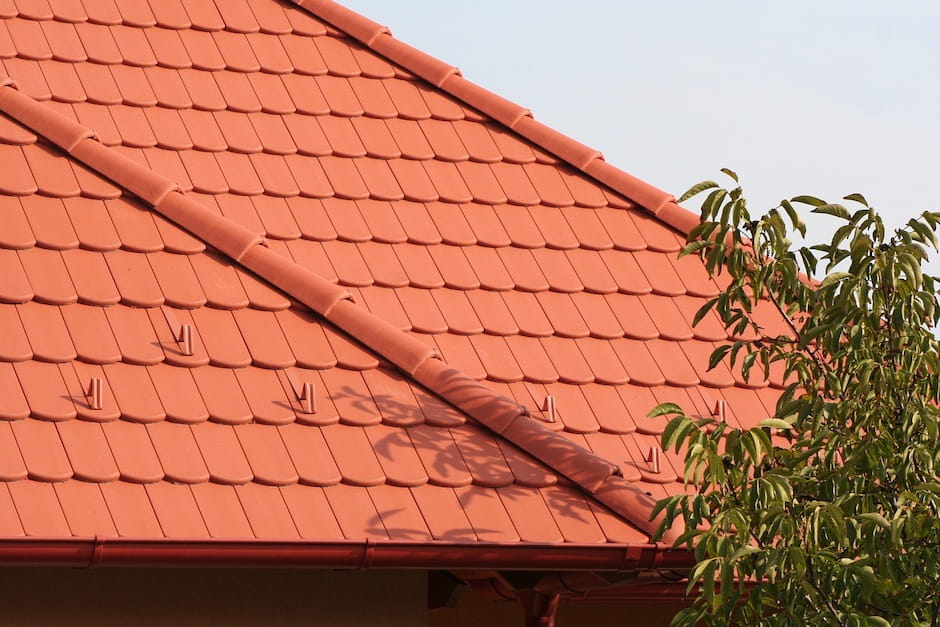

Вентколпаки, дефлекторы и антенные мачты выступают над поверхностью кровли. Сползающий снег цепляется за них и срывает колпак. Для мачт снег создает изгибающую нагрузку, которая со временем может деформировать трубу. Ряд трубчатых снегозадержателей, установленный выше точки прохода, принимает снеговую нагрузку на себя.
Слабая фиксация основания проходного элемента к обрешетке
Если плита проходного элемента закреплена на два крепежа вместо четырех, со временем ветровая нагрузка расшатывает узел. Крепеж должен быть оцинкованным и установлен во все штатные отверстия элемента.
Неправильный угол выхода трубы
Труба должна выходить из кровли строго вертикально или с небольшим уклоном.
